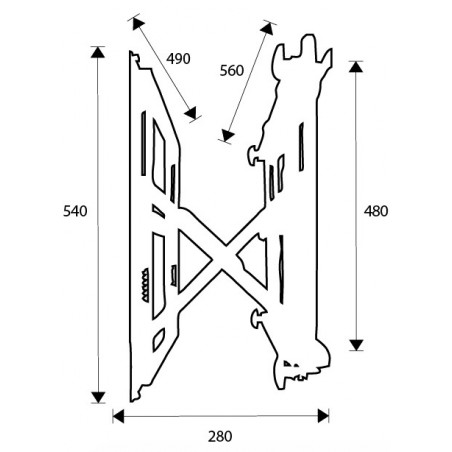

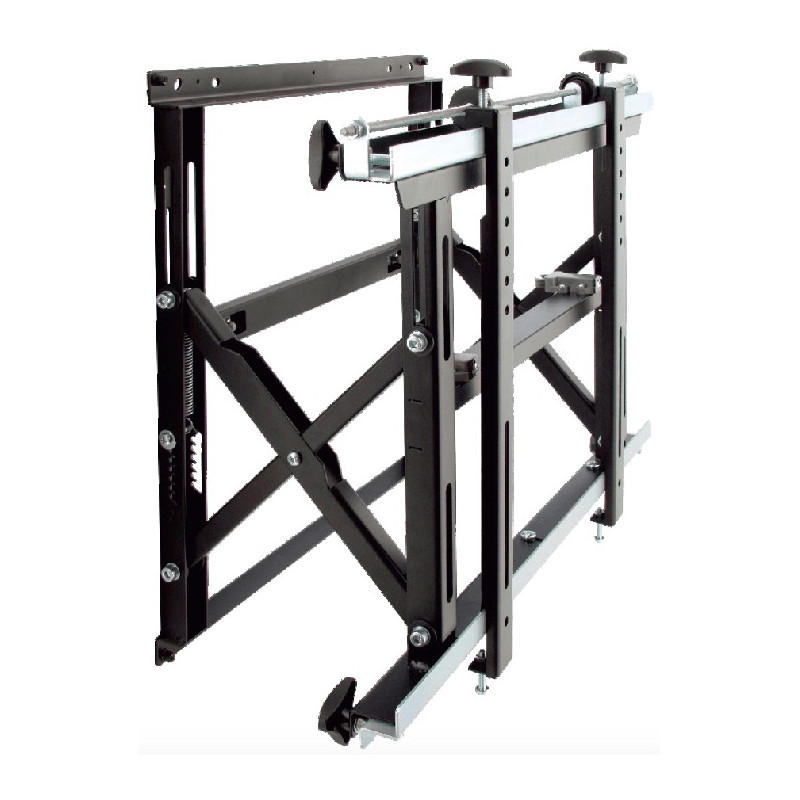

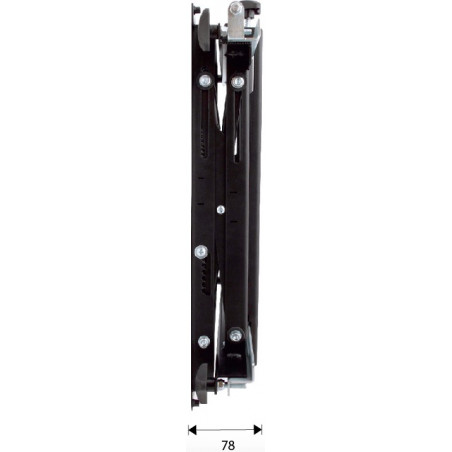

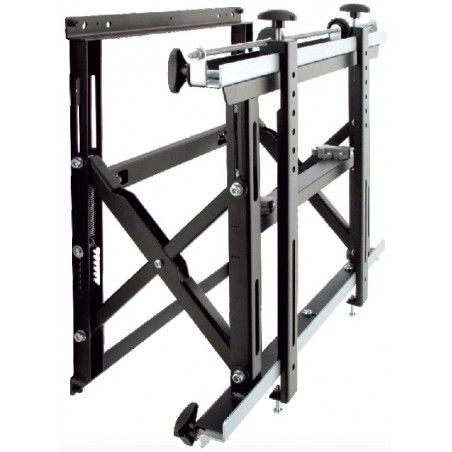

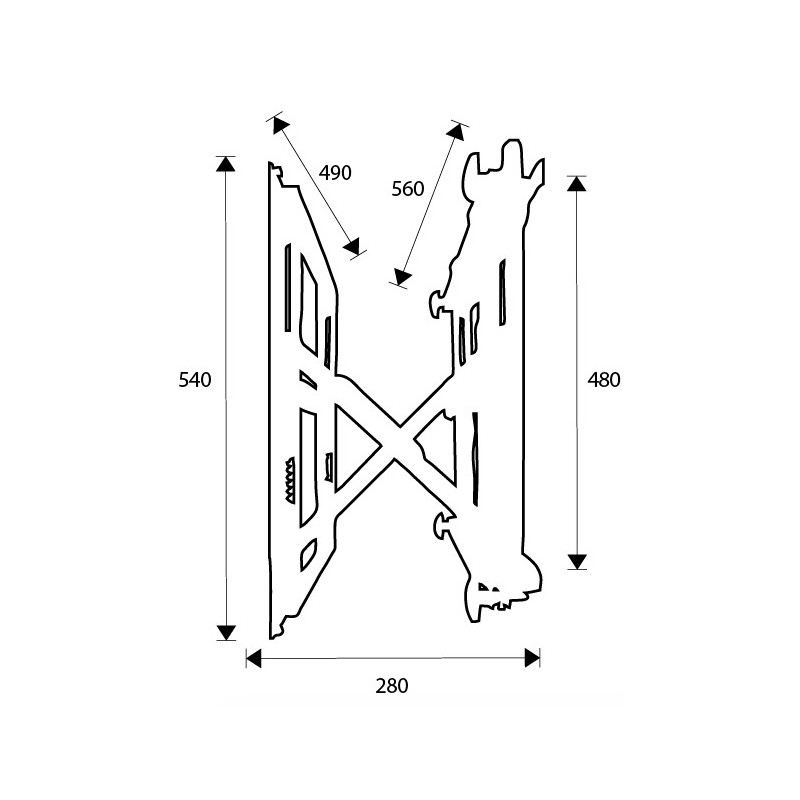

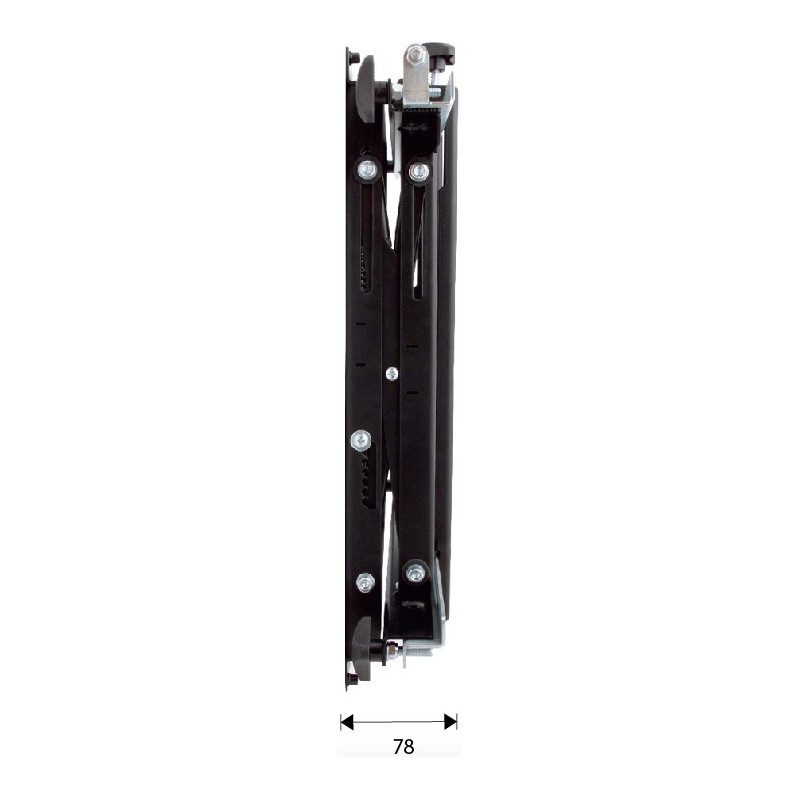

OMB 04510

Supports TV OMB 04510

La solution professionnelle pour murs d’images : facile à installer et fonctionnelle pour l’entretien. Gabarits et kits d’adaptateurs disponibles pour un vaste choix d’écrans et TV.

• - Rapide à installer : pensé et conçu pour éliminer les calculs compliqués.

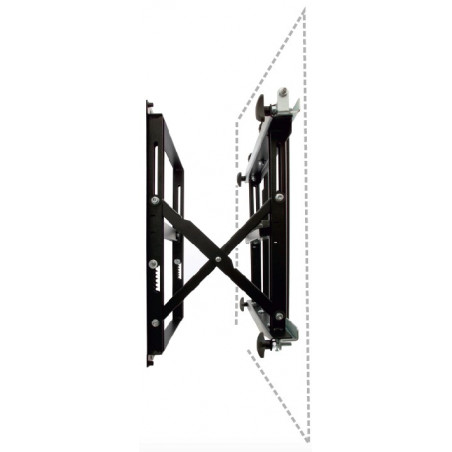

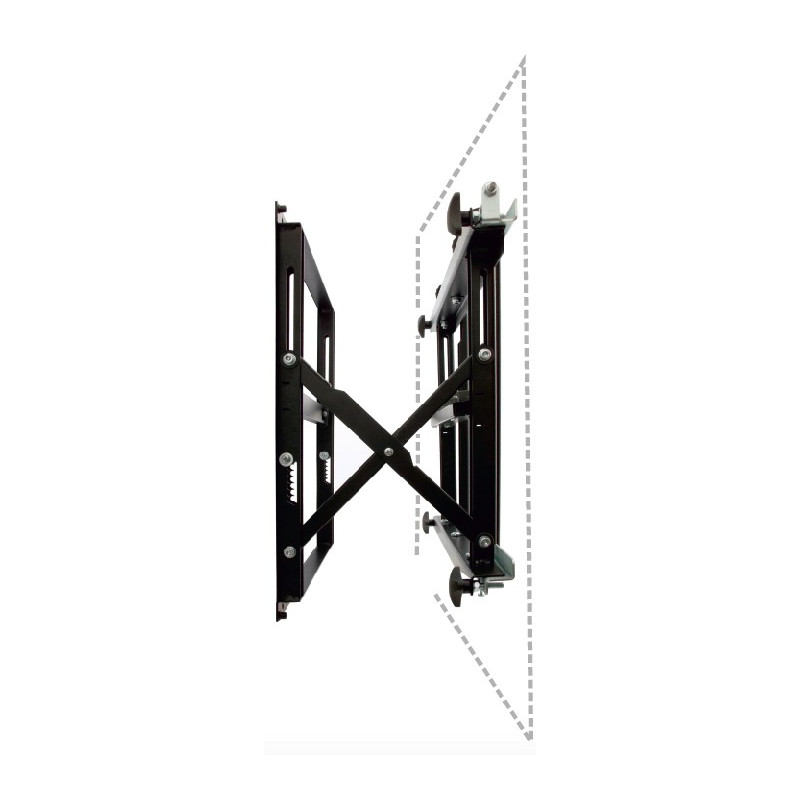

• - Système « pousser et protéger » pour contrôler tout écran du mur
• - Infinies possibilités de configuration du nombre d’écrans muraux
• - Idéal également pour installer un unique écran à l’intérieur de niches
• - Structure conçue pour protéger les câbles d’alimentation
• - Facile à adapter aux différents écrans grâce à un système simple de réglage
• - Idéal pour les écrans de 42” à 60” des principales marques (voir tableau de correspondance)
• - Adaptateurs disponibles permettant de faire en sorte que l’écran épouse facilement la structure du mur d’images.
• - Fourni avec gabarits permettant une installation rapide de tout type d’écran
• - Avec 8 micro-réglages pour adapter le mur d’images à tout type de surface
• - Système d’anti-retrait non autorisé de l’écran
• - L’installation sur paroi en placoplâtre est déconseillée

Gabarits d’installation de murs d’images avec IN-OUT

• Pour pouvoir installer des murs d’images de très grandes dimensions, sans perdre de temps en calculs d’espace et tentatives de montage.
• Il suffit de décider du nombre d’écrans que doit contenir le mur d’images à installer et de la façon dont ils doivent être orientés (par exemple horizontalement* ou verticalement**)

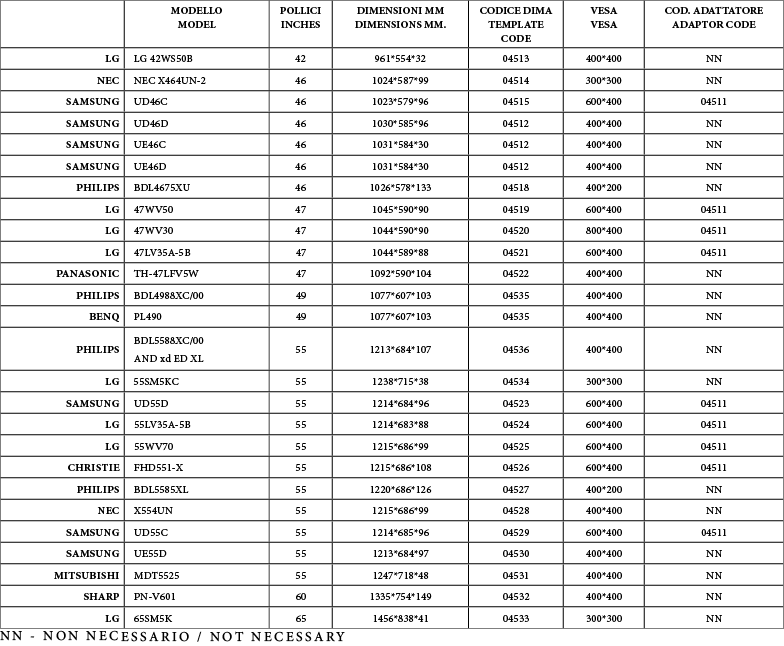

• Choisir le bon gabarit en fonction des dimensions et du type d’écran à installer (voir tableau de correspondance)
• Installer au mur le premier IN-OUT sur le côté externe du mur d’écrans à installer

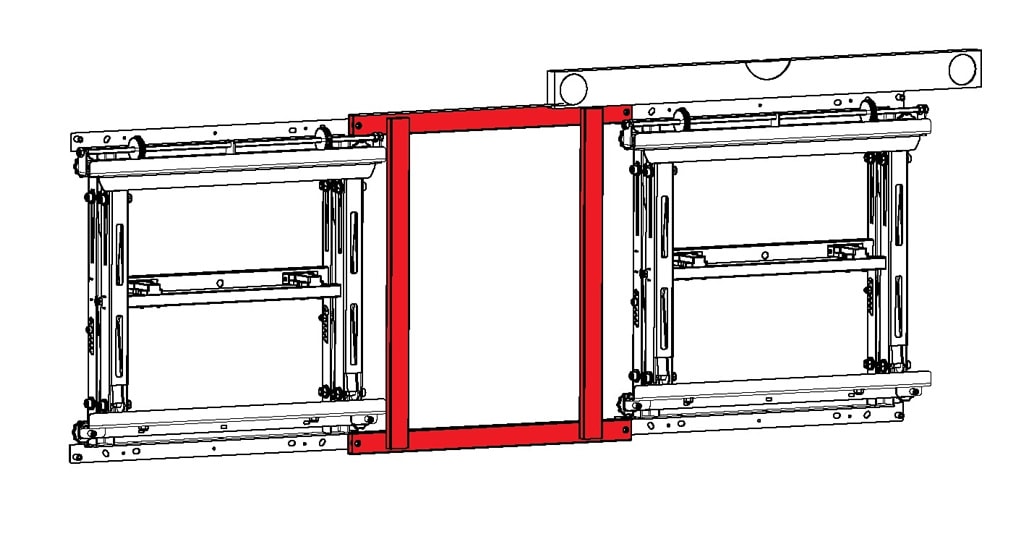

• A l’aide du gabarit, définir le point de fixation de la structure IN-OUT suivante, au-dessus et latéralement
• Le tour est joué : simple, propre et rapide.

Kit d’adaptateurs d’interface (code produit: 04511):

• Le kit d’adaptateurs a été conçu pour permettre également l’installation sur IN-OUT d’écrans avec standard VESA de montage de 600 mm x 400 mm ou de 800 mm x 400 mm.
• Les concepteurs OMB ont mis au point un seul kit qui convient aux deux solutions, limitant de la sorte les désagréments et les coûts d’installation.



10 opérations simples pour installer IN-OUT

1) Définir le nombre d'écrans dont le mur doit être constitué et identifier le point central (A) de l’écran en bas à gauche.

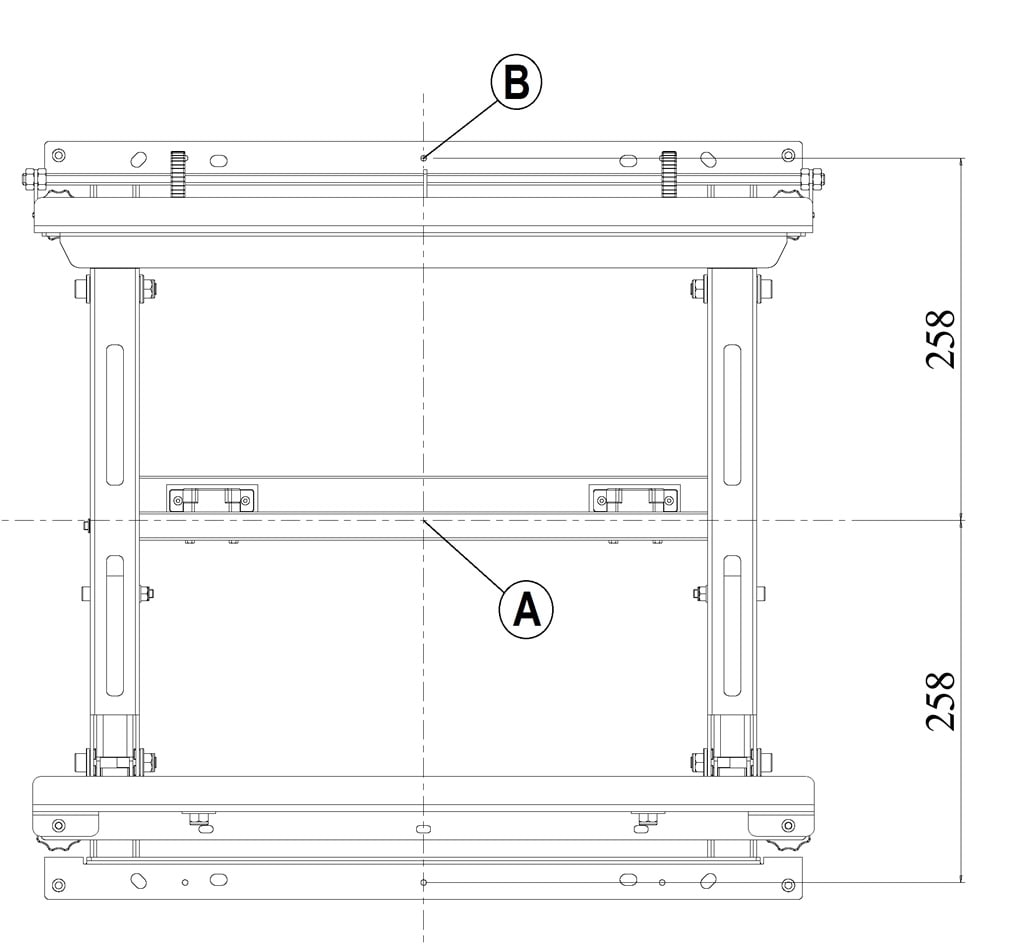

2) À 258 mm du point A vers le haut et à 90°, marquer le trou de centrage du support à pantographe (point B).



3) Fixer le support horizontalement en utilisant un niveau et des vis adaptées au type de mur.

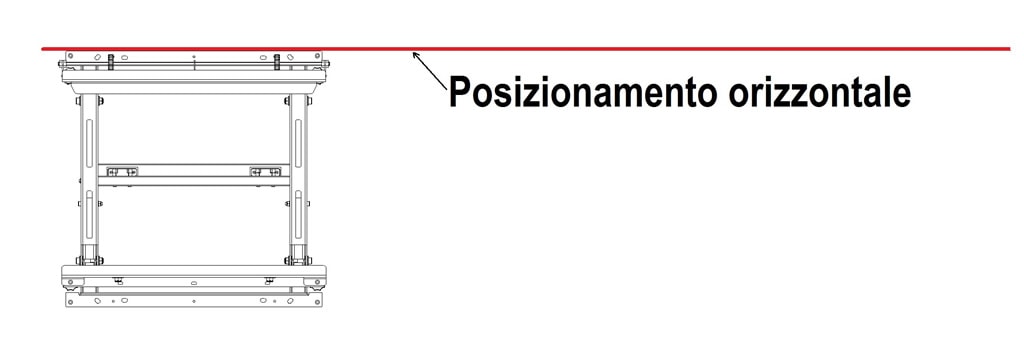

4) Tracer une ligne parfaitement horizontale (il est recommandé d'utiliser si possible un niveau à laser) en prenant comme référence la partie supérieure du support déjà fixé.

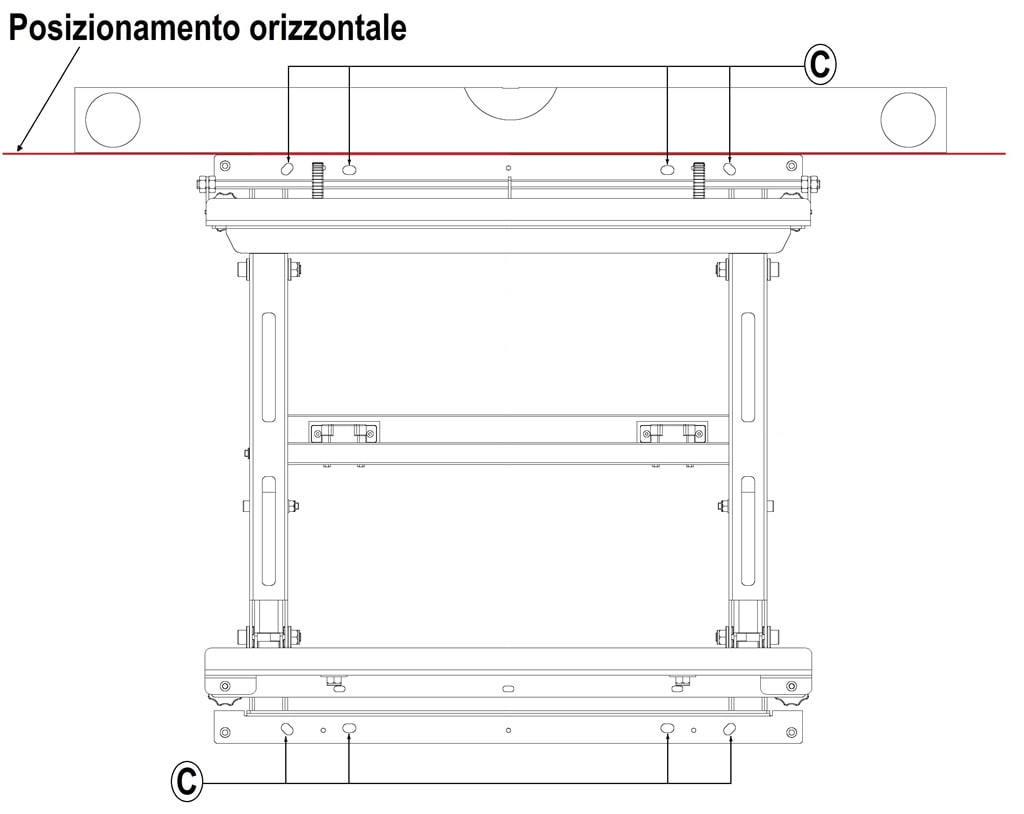

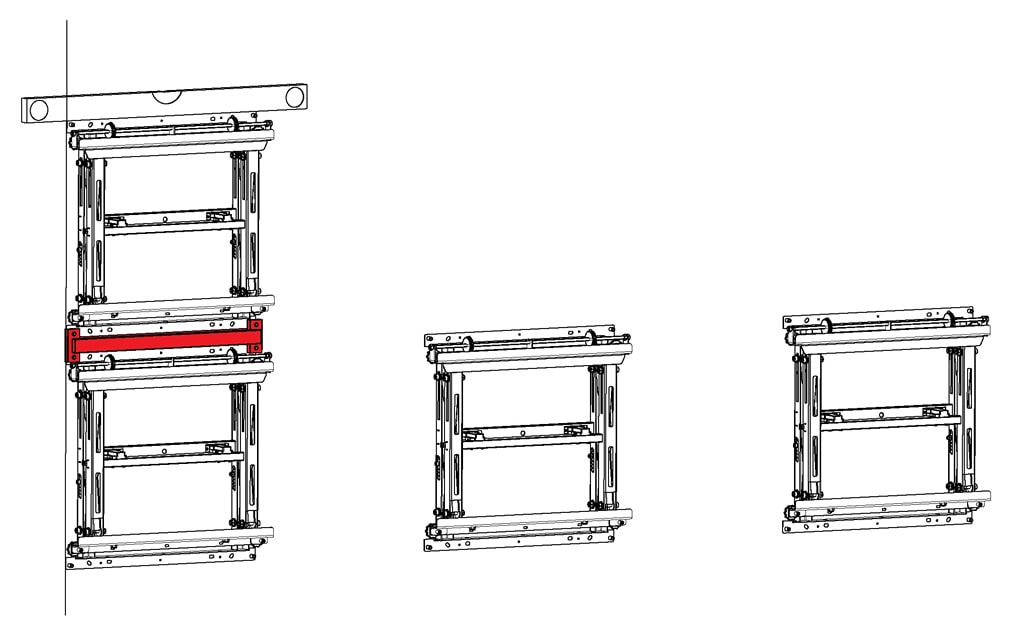

5) En utilisant les gabarits du kit de personnalisation Omb, identifier la position exacte des supports latéraux au premier, en alignant la partie supérieure de chaque support sur la ligne horizontale précédemment tracée (en utilisant si possible un niveau à laser).

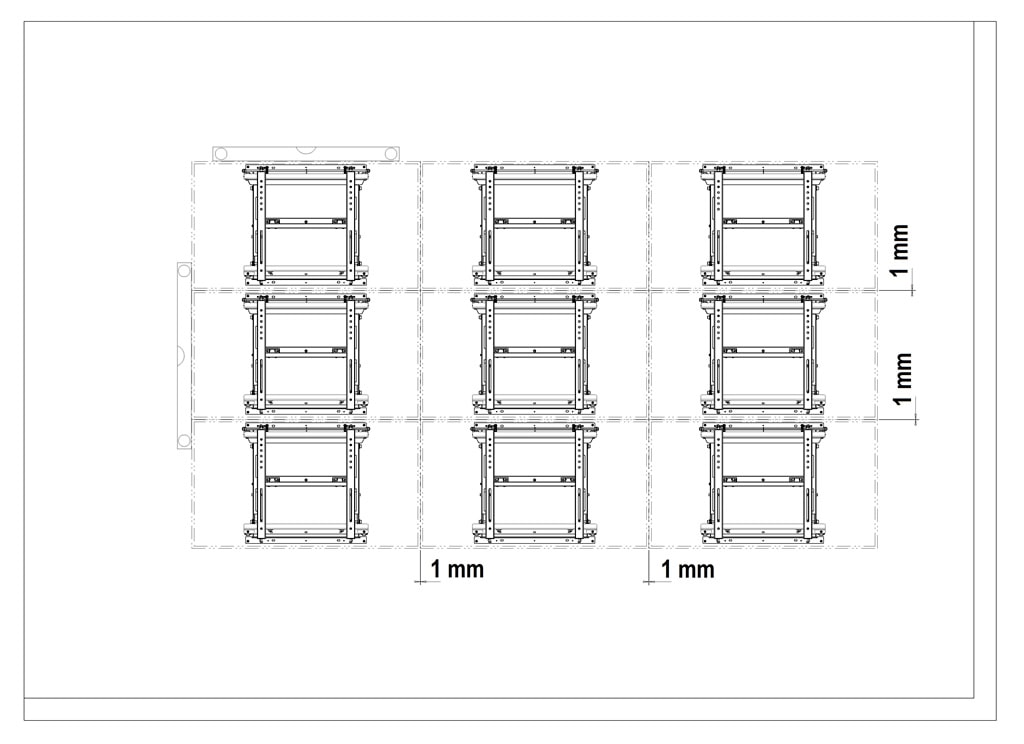

6) En utilisant les gabarits supérieurs du kit de personnalisation Omb, positionner la deuxième file d’écrans, toujours en partant du premier à gauche et en procédant pour les autres comme pour la première file.

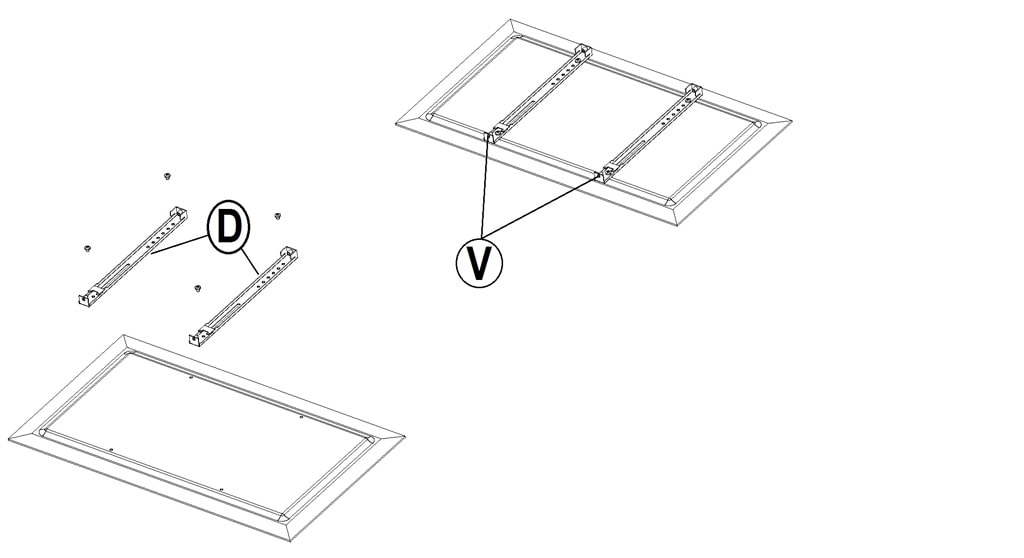

7) Au dos de chaque écran, monter les brides en les fixant dans les trous VESA de telle sorte que les poignées de réglage soient placées sur le côté supérieur de l’écran.



8) Positionner le premier écran en bas à gauche : se servir des poignées présentes sur la partie supérieure pour régler l'axe vertical et des poignées présentes sur la structure externe du support pour régler la profondeur de l’écran.



9) Aligner parfaitement tous les écrans en procédant par lignes verticales, en partant du bas à gauche et en continuant par ceux positionnés au-dessus puis passer à la file suivante et ainsi de suite. Les poignées permettent d'obtenir facilement un parfait réglage.



10) Allumer les écrans pour apprécier le travail.
